HELEX HE 2800 D Six-Sided CNC Drilling Machine

# HELEX HE 2800 D – Mașină CNC de Găurire pe Șase Laturi

HELEX HE 2800 D este o mașină CNC de mare capacitate pentru găurirea pe șase laturi, concepută pentru producția de mobilier din panouri la un nivel ridicat de automatizare și productivitate. Mașina execută găurirea pe toate cele șase laturi și canelarea pe partea frontală și posterioară într-un singur ciclu de prelucrare, reducând manipularea panourilor și timpul de producție.

## Găurire pe Șase Laturi și Canelare

Unitățile superioară și inferioară permit prelucrarea feței superioare, feței inferioare și a celor patru muchii ale panoului într-o singură operație. Sistemul de canelare realizează canelurile frontale și posterioare fără repoziționarea panoului.

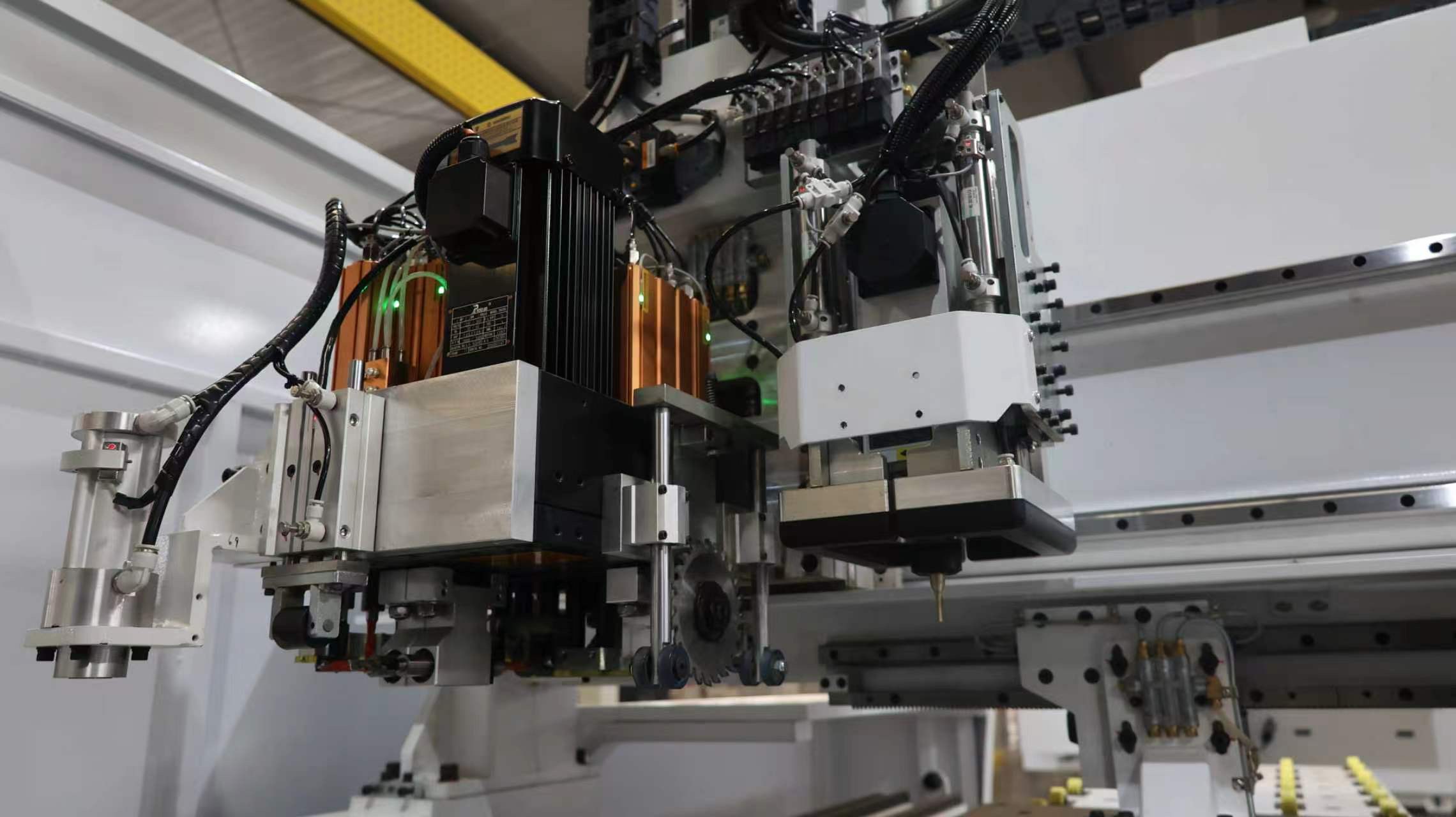

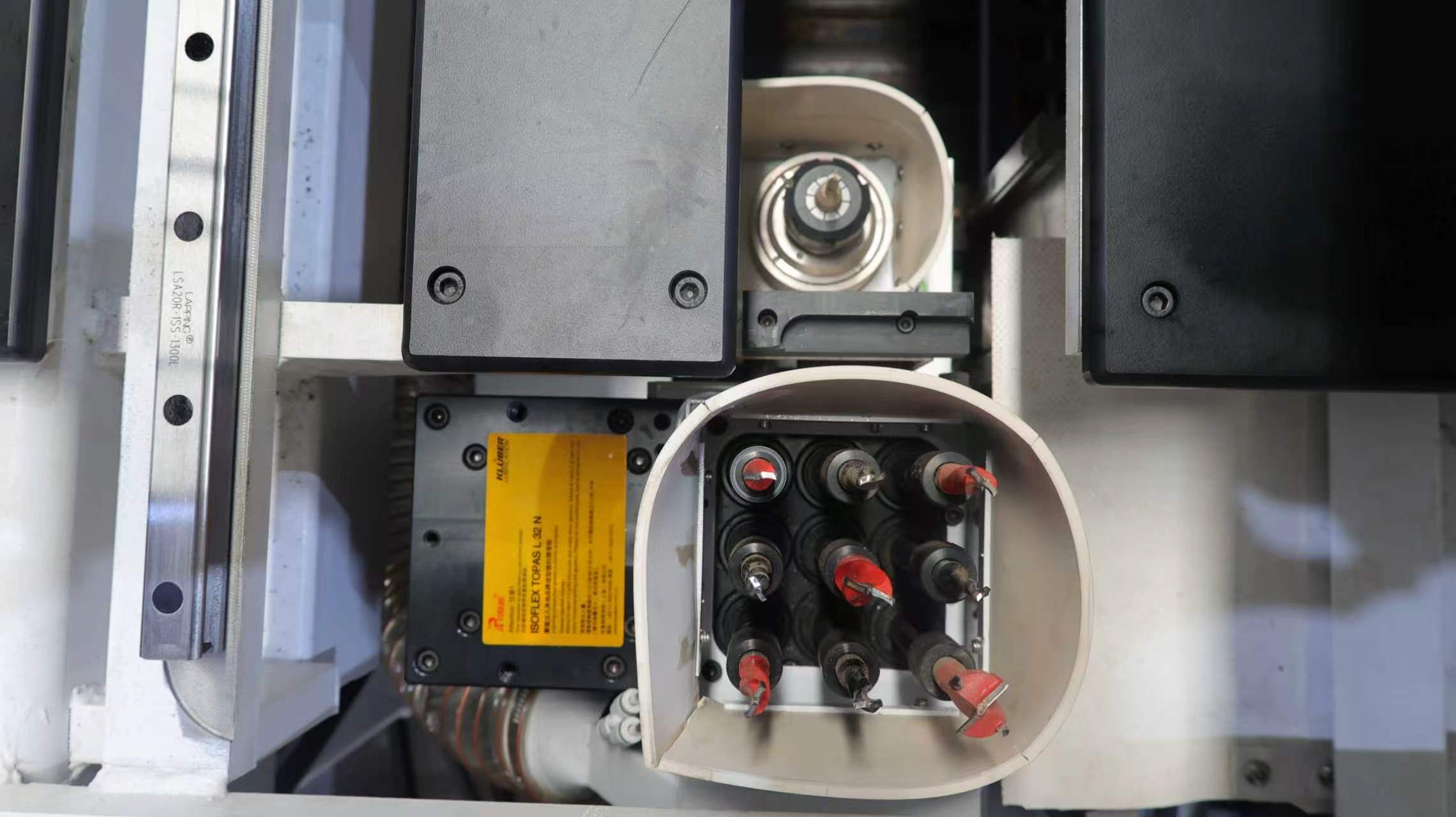

Unitatea superioară include 12 burghie verticale, 8 burghie orizontale și un ferăstrău pentru canelare, acționat de un arbore de 3,5 kW răcit cu aer. Unitatea inferioară dispune de 9 burghie verticale și un al doilea arbore de 3,5 kW răcit cu aer.

## Identificare Automată și Manipulare

Sistemul de scanare wireless a codurilor de bare identifică panourile în loturi și selectează automat programul CNC corespunzător. Ordinea de prelucrare poate fi setată înainte sau înapoi, iar formatele DXF, MPR, XML și alte formate deschise pot fi importate direct din sistemele CAD și CAM.

Cele două cleme flotante inteligente fixează panoul și se deplasează automat din calea unităților de prelucrare. Înainte de fixare, suprafața este curățată prin suflare cu aer, contribuind la menținerea unei forțe de prindere stabile și a unei poziționări precise.

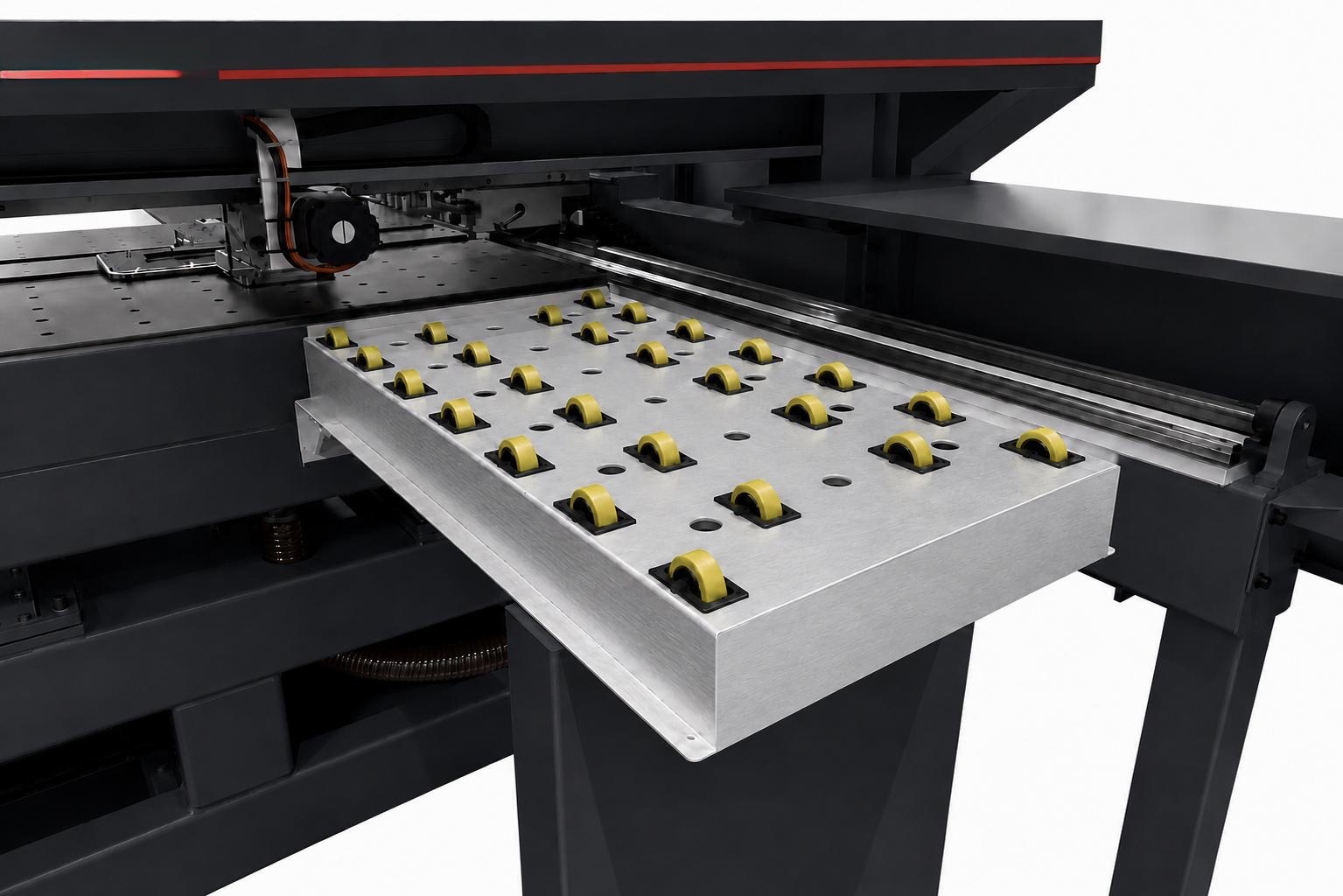

După finalizarea prelucrării, clemele transferă automat panoul pe platforma rotativă de sortare, permițând un flux continuu de producție.

## Avantaje Cheie

- Găurire pe șase laturi într-un singur ciclu – toate cele șase laturi sunt prelucrate fără repoziționare suplimentară. - Canelare față și spate – canelurile sunt executate în același ciclu de prelucrare. - Scanare automată a codurilor de bare – fiecare panou este asociat automat cu programul CNC corespunzător. - Cleme flotante inteligente – evită automat unitățile de găurire și mențin panoul poziționat. - Prelucrarea simultană a două panouri – atunci când dimensiunile permit. - Mișcare servo de mare viteză – viteza de avans pe axa X ajunge la 130 m/min. - Masă de lucru cu flotare pe aer – facilitează deplasarea panourilor și reduce riscul de zgâriere. - Import direct CAD/CAM – suport pentru DXF, MPR, XML și alte formate deschise. - Pregătită pentru linii automate de producție – poate fi integrată într-un flux complet automatizat. - Lubrifiere centralizată automată – contribuie la funcționarea fiabilă a echipamentului.

## Aplicații

HELEX HE 2800 D este destinată producției de mobilier de bucătărie, mobilier de dormitor, mobilier de birou, dulapuri, dressinguri, mobilier pentru magazine și alte produse realizate din panouri.

Mașina poate prelucra PAL melaminat și PAL brut, MDF și HDF, panouri lăcuite și înfoliate, placaj, panel, lemn masiv, panouri acrilice și suprafețe high-gloss.

## Date Tehnice

Dimensiune maximă panou: 2800 × 1200 × 50 mm Dimensiune minimă panou: 35 × 180 mm Cursă axa X: 2800 mm Cursă axa Y: 1200 mm Cursă axa Z: 200 mm Viteză avans X: 130 m/min Viteză avans Y și V: 65 m/min Viteză avans W și Z: 20 m/min Unitate superioară: 12 verticale + 8 orizontale + 1 ferăstrău Unitate inferioară: 9 burghie verticale Arbori: 2 × 3,5 kW, răciți cu aer Exhaustare: 5,5 kW Masă de lucru: flotare pe aer, tablă de oțel și bile de aer Formate date: DXF, MPR, XML și alte formate deschise Alimentare: AC 380 V / 50 Hz Aer comprimat: minimum 0,65 MPa
